О модуле:

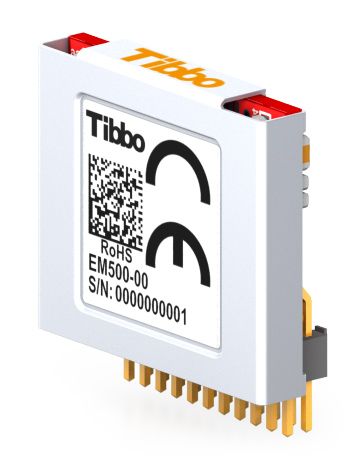

EM500 - миниатюрный BASIC-программируемый встраиваемый модуль. В комбинации с RJ45 разъемом (со встроенной трансформаторной развязкой), EM500 занимает лишь 28.5x18.5мм пространства печатной платы.
Модуль включает 100Base/T Ethernet порт, 1 последовательный порт, 8 линий ввода/вывода. Модуль тщательно разрабатывался с целью удовлетворить потребности управления сетевыми устройствами.
Компактные размеры, компактная вертикальная часть конструкции, низкая потребляемость электроэнергии, а также инновационные линии управления светодиодов двойного назначения делают модуль подходящим для миниатюрных конструкций стоимости затрат.
В EM500 осуществлена поддержка подключения Wi-Fi (необходима плата расширения GA1000), а также подключения внешней LCD-панели, клавиатуры и флэш-диска.
EM500 может быть заказан как отдельно, так и в комплекте с RJ45 модулем.
Технические характеристики:
- Основан на высокопроизводительном ASIC (T2000) контроллере второго поколения.
- 10/100BaseT auto-MDIX Ethernet порт (без трансформаторной развязки).
- Опционально - Wi-Fi интерфейс (необходима плата расширения GA1000).
- Один последовательный порт (КМОП уровень):
- Скорость до 460,800б/с;
- Режимы четности: None/even/odd/mark/space;
- Формат передачи данных 7/8 бит;
- Полнодуплексный режим с опцией flow control (контроль потока);
- Полудуплексный режим с контролем направления передачи данных;
- Шифровка и расшиврофка Wiegand и clock/data потоков.
- До 512КБ flash-памяти под прошивку и приложения.
- 200Б EEPROM для хранения данных.
- До 8 линий ввода/вывода общего назначения (включая 2 линии прерываний).
- Линии контроля двух внешних светодиода состояния.
- Дополнительн ая линия контроля выделенного Ethernet светодиода .
- Внешний источник сброса требуется.
- Питание: 260мА @ 3.3В (100BaseT режим).
- Размеры: 18.5x16.0x6.5мм.
- Прошивка обновляется через последовательный порт или сеть.
Познее будет доступно:
- Опционально - Wi-Fi интерфейс (необходима плата расширения GA1000).
- Flash диск (потребуется внешняя память SPI IC).
- Поддержка внешних LCD-панели и клавиатуры.
См. также:
GA1000 плата расширения Wi-Fi
EM500EV систе м а для разработчиков
Программные объекты:
- Sock — сокеты (до 16 одновременных UDP, TCP и HTTP сессий).
- Net — контролирует Ethernet порт.
- Ser — до 4 последовательных портов (UART, Wiegand и clock/data режимы).
- Io — управление линиями ввода/вывода, портами и прерываниями.
- Stor — обеспечивает доступ к EEPROM.
- Romfile — облегчает доступ к файлам-ресурсам.
- Pat — управляет миганием светодиодов (до 5 пар светодиодов).
- Button — следит за состоянием MD линии (кнопка настройки ).
- Sys — отвечает за общую функциональность устройства.
Познее будут доступны:
- Wln — управление Wi - Fi интерфейсом (необохдима плата расширения GA 1000).
- Kp — сканирует клавиатуру матричного и бинарного типов.
- Fd — управляет файловой системой flash -памяти и доступом к секторам.
Группы функций: Строковые функции (всего 21 функция!), функции конвертирования даты/времени и функции вычисления hash последовательностей (md5 и sha1).
Типы переменных: Byte, char, integer (word), short, dword, long, real, string, плюс: определяемые пользователем массивы (arrays) и структуры (structures).
