Splitter SDI 1 x 4 SDI Po

Функции:

• Один сигнал распределяется по четырем сигналам SDI.
• Поддержка SD-SDI, HD-SDI и 3G-SDI видеоформатов.
• SDI поддерживает разрешение видео 1080P / 1080I / 720P / 576I / 480I.
• Поддержка скорости передачи SDI: SD-SDI: 270 Мбит / с, HD-SDI: 1,485 Гбит / с и 3G-SDI: 2,97 Гбит / с.
• Поддерживаемая максимальная длина кабеля (SYV-75-5): SD поддерживает до 400 м, HD поддерживает до 200 м, 3G поддерживает до 80 ~ 100 м (Примечание. Длина кабеля зависит от спецификации)
• Поддержка глубокого цвета 8 бит, 10 бит, 12 бит
• Поддержка до 3G-SDI
• Аудио и видео выход одновременно
• Поддержка восстановления часов
• Не нужно никаких дисков, поддержка горячего подключения, подключи и играй
• Широкий вход напряжения, он может поддерживать вход DC 5V ~ 12V

Физическое соединение, показывающее изображение:

Изображение 1.0 Вид передней панели

OUT: SDI выход светодиодный индикатор состояния

Питание: светодиодный индикатор состояния

• DC 5V ~ 12V: интерфейс адаптера питания постоянного тока 5V ~ 12V.
• IN: интерфейс ввода SDI
• OUT1-OUT4: выходной интерфейс SDI

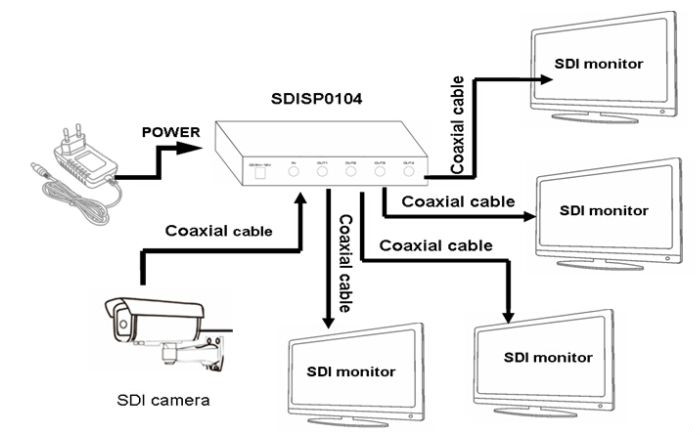

Работа и подключение:

1. Использовать один коаксиальный кабель для подключения источника SDI к входному порту SDI разветвителя.
2. Использование коаксиального кабеля для подключения дисплея SDI к выходному порту SDI разветвителя.
3. Для подключения адаптера питания с SDI Splitter.

Технические характеристики:

Содержимое пакета:

• Разветвитель SDISP0104 x 1 шт.
• Блок питания 5В х 1 шт.
• Руководство пользователя х 1 шт.
