Контроллер RS232/422/485

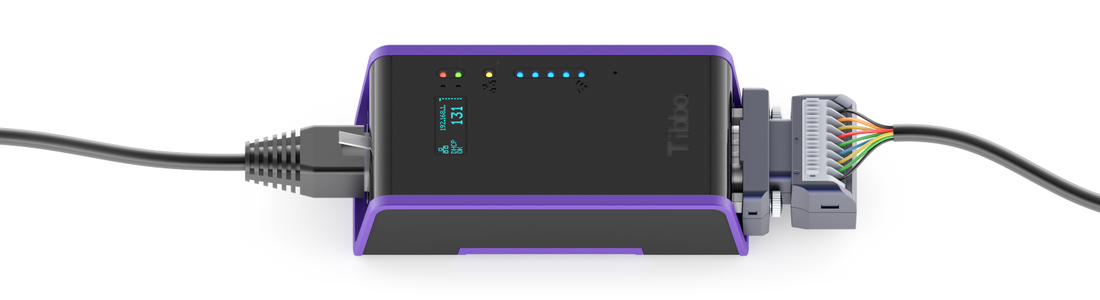

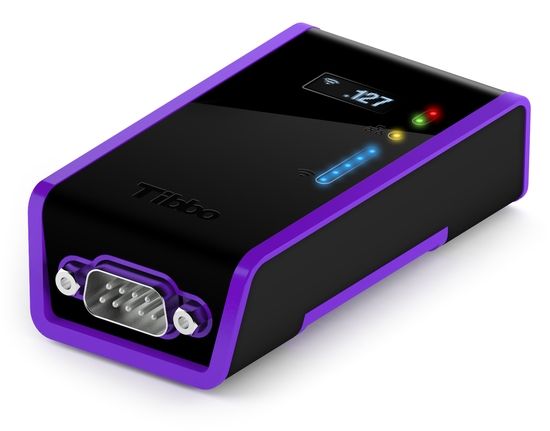

DS1102 представляет собой компактный BASIC-программируемый контроллер ориентированный на требовательные к стоимости системы управления последовательными и serial-over-IP устройствами.

DS1102 имеет универсальный RS232/422/485 порт с один разъемом DB9M. В цену одного продукта включено 3,5 независимые последовательные канала (когда в режим RS232).

Еще одна особенность DS1102 - это программное управление питанием на выводе 9 разъема DB9, т.е. вы можете "запитать" подключенные последовательные устройства непосредственно через DS1102. Кроме того, DS1102 сам по себе может получать питание через контакт 9. Питание устройства также может производиться через свой разъем питания или  опционально через PoE от Ethernet устройств.*

DS1102 может быть оснащен монохромным OLED 96x32 дисплеем и Wi-Fi интерфейсом.

Устройство имеет восемь светодиодов на передней панели устройства: зеленый и красный светодиоды основного состояния, желтый - линк Ethernet и пять синих светодиодов, которые могут быть использованы для индикации силы Wi-Fi сигнала. Также предоставляются зуммер.

Каждый DS1102 может поставляется с DIN рейкой и креплением для настенного монтажа.

Устройство поставляется с предустановленным полнофункциональным serial-over-IP приложением.

* Wi-Fi и Power-over-Ethernet являются взаимоисключающими

• 10/100BaseT порт Ethernet
• 3,5-канальный порт RS232 (DB9)
• Потребляемое питание / вывод питания через DB9
• Опционально Wi-Fi интерфейс 802.11b/g
• Опционально OLED дисплей
• Опционально питание по Ethernet (PoE)
• DIN рейка, настенное крепление
• Компактный (90x48x25mm)

Технические характеристики:

• Улучшенное обновления для устройства DS203
• Основан на высокопроизводительных T1000 IC
• 10/100BaseT Auto-MDIX Ethernet
• Опционально Wi-Fi интерфейс 802.11b/g
• Опционально OLED дисплей
• Опционально питание по Ethernet (PoE)
• Программно настраиваемый RS232, RS422, RS485 порт через разъем DB9M:
  • Скорость до 921,600;
  • Режим четности: Нет / четные / нечетные / Mark / Space;
  • Режим 7/8 бит/символ;
  • Дополнительно контроль потока RTS/CTS (режим RS232 и RS422);
  • Управления направлением (режим RS485)
• Гибкое изменение до 3-х последовательных каналов в режиме RS232:
  • Один канал: RX, TX, CTS, RTS, DSR, DTR;
  • 3 канала: RX, TX, RX2, TX2, RX3, TX3 и RX4.
• 1024 флэш-памяти для прошивки и приложений
• 2 кбайт EEPROM для хранения данных
• Восемь светодиодов:
  • зеленый и красный светодиоды основного состояния;
  • желтый - линк Ethernet;
  • пять синих светодиодов, могут быть использованы для индикации силы Wi-Fi сигнала.
• Встроенный зуммер
• Программируемый встроенный PLL
• Питание: номинально 12 В постоянного тока (мин. 9В, 18В макс.)
• Размеры: 90x48x25 мм
• Диапазон рабочих температур: -5 ~ 70 °С
• Прошивка обновляется через последовательный порт или по сети (в том числе холодное обновления прошивки через сеть).
• CE и FCC сертификация.

Входящие в комплект аксессуары:

• Пластина для крепления на DIN-рейку
• Настенное крепление и два винта

Дополнительные аксессуары:

• Адаптер 12V/0.5A : APR-P0011 (США), APR-P0012 (ЕС), APR-P0013 (UK)
• WAS-1499 прямой кабель Ethernet
• WAS-P0004(B) последовательный кабель DB9M к DB9F ( устройства к ПК)
• WAS-P0005(B) последовательный кабель DB9F к DB9F (устройство-устройство)
